Het spant is gelijmd met koolstof en epoxye, vleugel lockcilinder gemonteerd en de linker flap servo.

Met behulp van 10mm balsa liggers over het vleugel profiel en diverse klemmen word de triplex spant in de romp gelijmd.

Malletje gemaakt van balsa, zodat het juiste profiel in de rompovergang naar de vleugel wordt gewaarborgd.

Achter het malletje is de balsa spant te zien die is gebruikt om alles op maat te maken, balsa werkt hierbij sneller als triplex. Tevens word mbv de lockcilinder de juiste diepte afgetekend waar het spant word bevestigd in de romp.

Nadat het balsa spant pas gemaakt is word dit overgenomen op 2mm triplex, tevens komt hier een plaatje triplex op van 1mm voor versteviging en schaaleffect.

Voorste bracket gemonteerd op voorste spant, aluminium ligger zal in de vleugel worden gelijmd.

Achterste bracket gemonteerd op achterste spant, aluminium ligger zal in de vleugel worden gelijmd.

Vleugel vouw cilinder gemonteerd op onderste bracket, deze cilinder zal via luchtdruk de vleugel omhoog en omlaag bewegen.

Vanaf 30 november t/m 10 januari exposeert Leentje Linders in samenwerking met MVC-Wieringermeer haar kunst in “Het huis van de Wadden” in Den Oever.

De expositie heeft als naam meegekregen: “Jets & Propellors”.
Naast etsen van deze bekende kunstenares hangen in de expositieruimte ook schaalmodellen die ondermeer door Mario ter beschikking zijn gesteld.
Leentje Linders is vooral bekend vanwege haar etsen vol beweging met onder andere de vliegerij als thema.

(meer…)

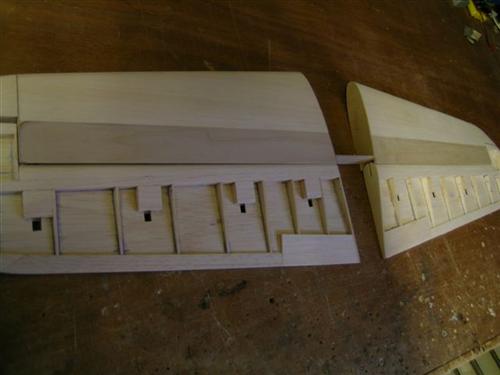

Het stabilo en de hoogte roeren gereed voor bekleden met Solartex.

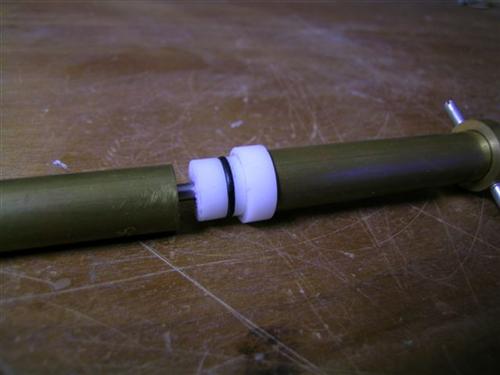

Het monteren van de O ringen op de onderdelen van de vouwcilinder.

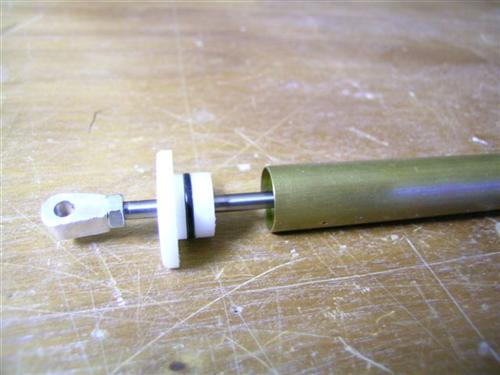

Het monteren van de O ringen op de onderdelen van de vouwcilinder.

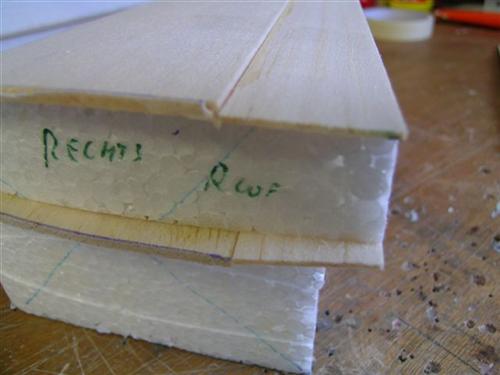

De voorkant ingedekt met 2mm balsa.

Vervolgens over het stukje van 1mm balsa een stukje 1 mm triplex gelijmd.

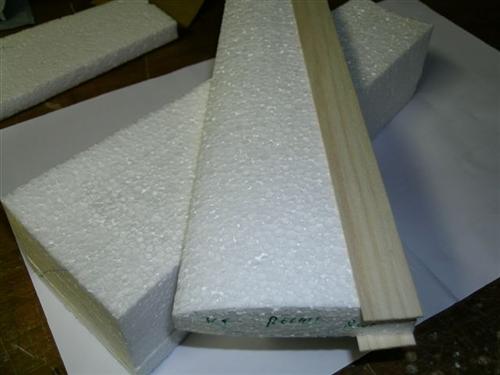

Het Stabilo gesneden uit piepschuim en ingedekt met stukje van 1 mm balsa.

Op 3 december a.s. organiseert het bestuur wederom een clubavond.
De avond begint om 19:30 uur en is op het adres van Meijer B.V. (Ambachtsweg 28; 1785 AJ Den Helder).

De linker en rechter bevestiging voor de vleugel vouwcilinder in de vleugel. Hiermee is het mogelijk om door middel van 2 schroefjes los te draaien de vleugel in zijn geheel te verwijderen.

De onderdelen van de cilinder, alleen de uitsparingen voor de pakkingen moeten nog worden gemaakt.

De cilinder samengesteld. De cilinder is voorzien van pakkingen en geheel gemonteerd.

Het frezen van de aanstuurhevels voor de vleugel vouwcilinders.
